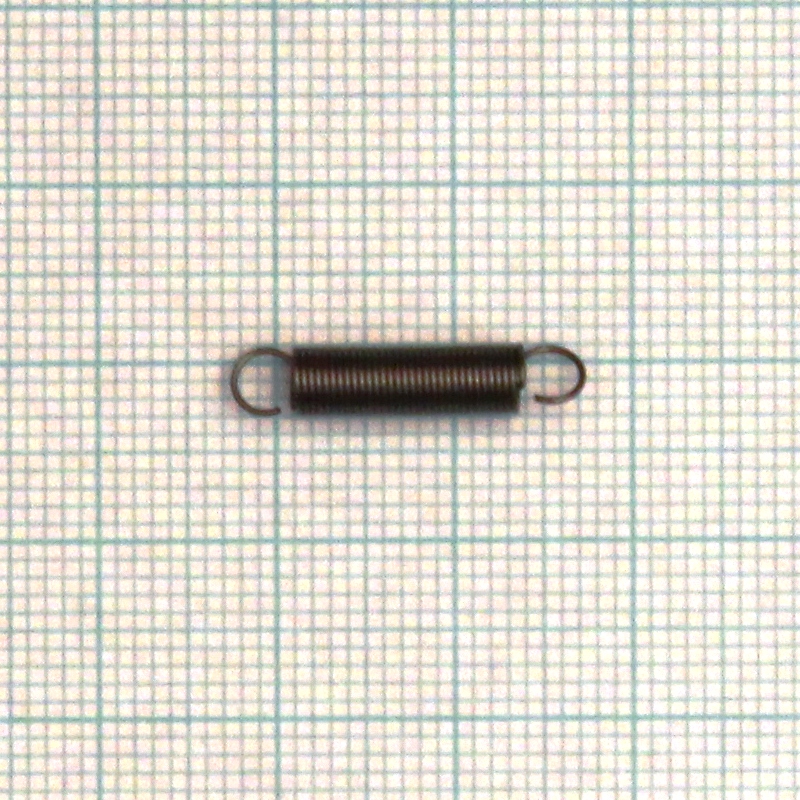

Pružina tažná 0,4x4x20x33

Volná délka L0= 20.00+-0.50 mm

Drát pružiny d=0,40 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 9.00 Má platit! 4 <= i <= 16

Počet závitů n= 33.00 závitů

Délka oka pružiny o= 3.20 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 4.00+-0.40 mm D= 3.60 mm D2= 3.20+-0.40 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 20.00 mm F0= 0.50 N

. L1= 30.00 mm F1= 2.17+-0.21 N Tau1= 358.0 Mpa

. L8= 40.00 mm F8= 3.85+-0.32 N Tau8= 633.6 Mpa

. L9= 56.52 mm F9= 6.61 N Tau9= 1089.0 MPa

. TauD= 1089.0 MPa

Tuhost pružiny c= 0.667 N/mm

Stupání pružiny t= 0.40 mm

Rozvinutá délka l= 390.2 mm

Čistá hmotnost mc= 0.00038 kg Hmotnost 1000ks= 0.385 kg
