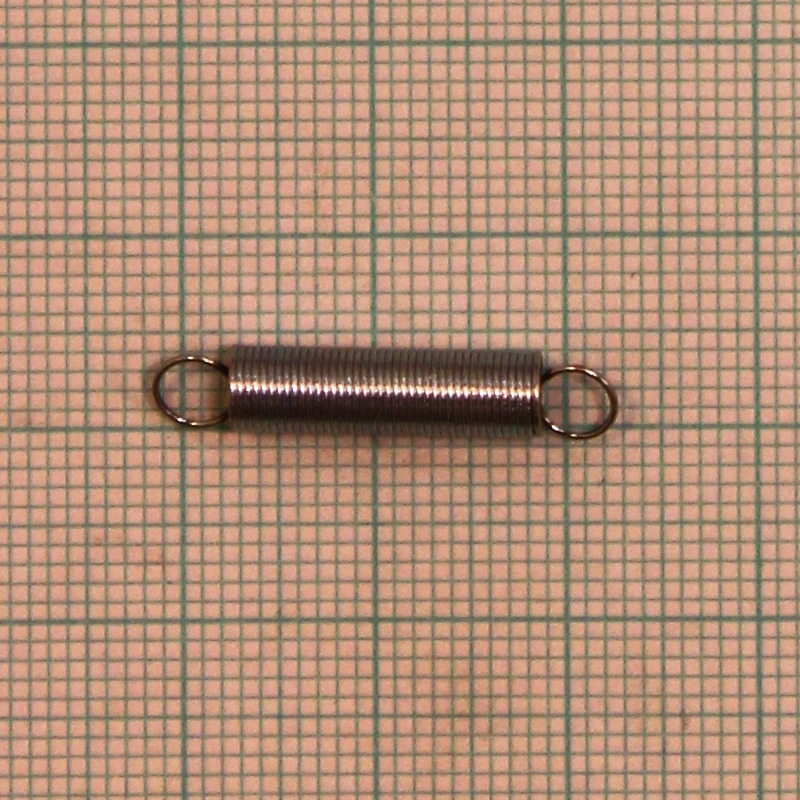

Pružina tažná 0,4x4,4x23,6x40

Volná délka L0= 23.60+-0.50 mm

Drát pružiny d=0,40 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 10.00 Má platit! 4 <= i <= 16

Počet závitů n= 40.00 závitů

Délka oka pružiny o= 3.60 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 4.40+-0.20 mm D= 4.00 mm D2= 3.60+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 23.60 mm F0= 0.45 N

. L1= 40.00 mm F1= 2.10+-0.18 N Tau1= 378.8 Mpa

. L8= 60.00 mm F8= 4.11+-0.32 N Tau8= 741.8 Mpa

. L9= 79.13 mm F9= 6.04 N Tau9= 1089.0 MPa

. TauD= 1089.0 MPa

Tuhost pružiny c= 0.551 N/mm

Stoupání pružiny t= 0.40 mm

Rozvinutá délka l= 521.5 mm

Čistá hmotnost mc= 0.00051 kg Hmotnost 1000ks= 0.514 kg
