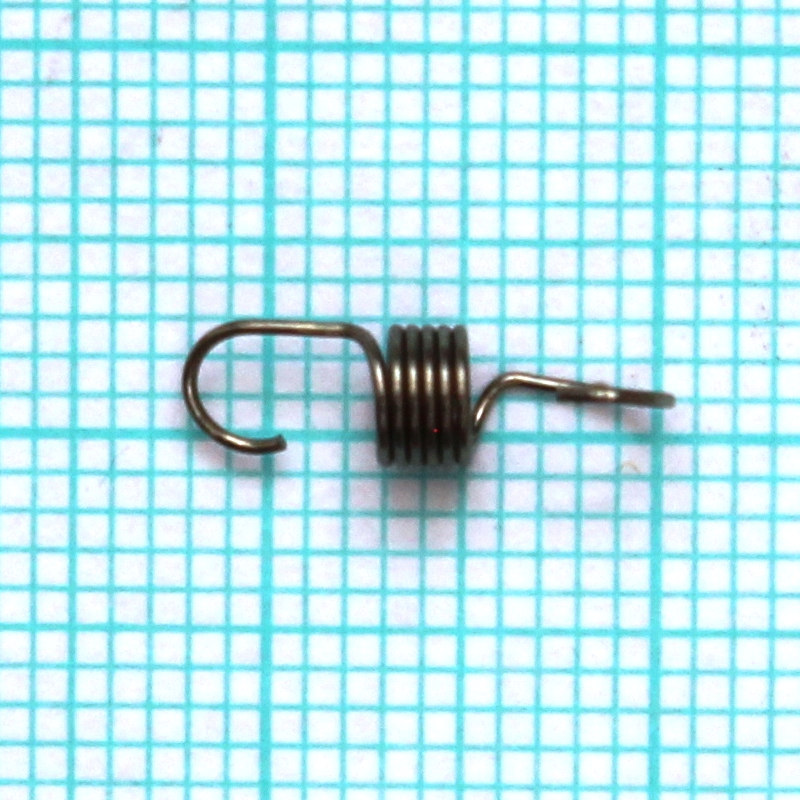

Pružina tažná 0,4x3,8x11,7x5,75

Volná délka L0= 11.70+-0.40 mm

Drát pružiny d=0,40 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 8.500 Má platit! 4 <= i <= 16

Počet závitů n= 5.75 závitů

Délka oka pružiny o= 4.50 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 3.800+-0.20 mm D= 3.400 mm D2= 3.000+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 11.70 mm F0= 0.60 N

. L1= 13.40 mm F1= 2.25+-0.49 N Tau1= 352.9 Mpa

. L8= 14.40 mm F8= 3.22+-0.54 N Tau8= 505.1 Mpa

. L9= 16.58 mm F9= 5.33 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 1.570 N/mm

Stoupání pružiny t= 0.40 mm

Rozvinutá délka l= 77.4 mm

Čistá hmotnost mc= 0.00008 kg Hmotnost 1000ks= 0.076 kg
