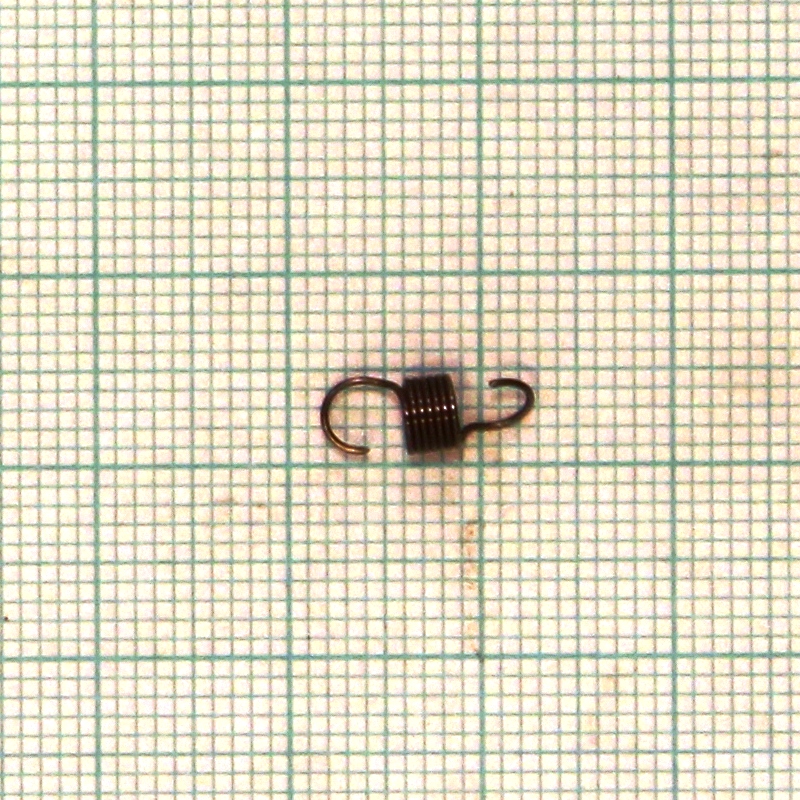

Pružina tažná 0,4x4x10,3x6,25

Volná délka L0= 10.30+-0.40 mm

Drát pružiny d=0,40 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 9.00 Má platit! 4 <= i <= 16

Počet závitů n= 6.25 závitů

Délka oka pružiny o= 3.70 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 4.00+-0.20 mm D= 3.60 mm D2= 3.20+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 10.30 mm F0= 0.50 N

. L1= 12.38 mm F1= 2.33+-0.42 N Tau1= 384.4 Mpa

. L8= 15.14 mm F8= 4.78+-0.58 N Tau8= 787.0 Mpa

. L9= 17.22 mm F9= 6.61 N Tau9= 1089.0 MPa

. TauD= 1089.0 MPa

Tuhost pružiny c= 1.383 N/mm

Stoupání pružiny t= 0.40 mm

Rozvinutá délka l= 87.7 mm

Čistá hmotnost mc= 0.00009 kg Hmotnost 1000ks= 0.086 kg
