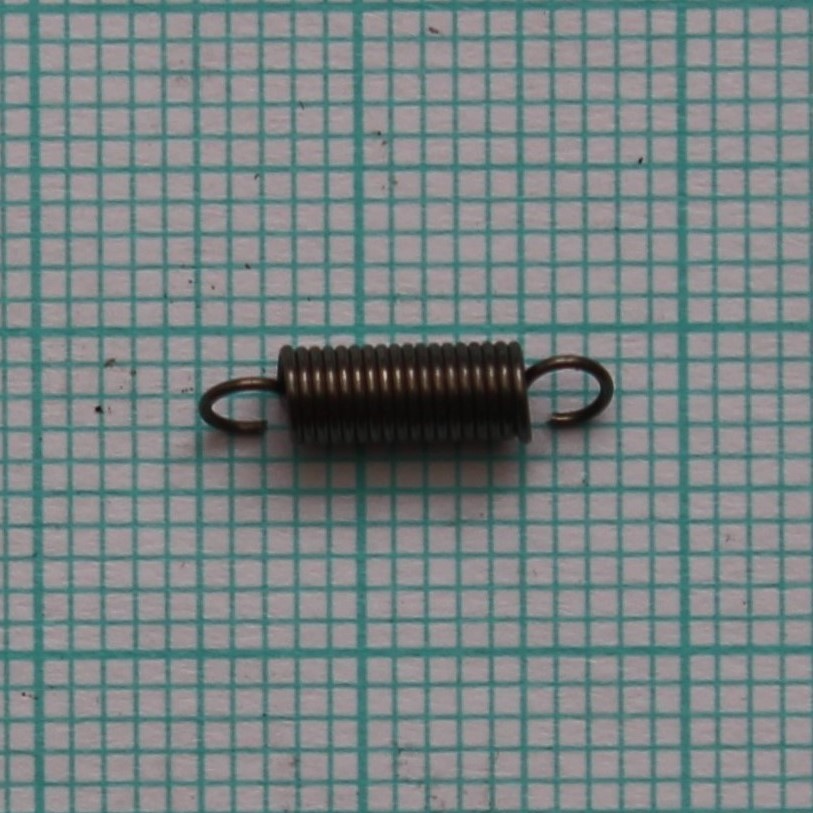

Pružina tažná 0,4x3x11,6x17
- Volná délka L0= 11.60+-0.40 mm
- Drát pružiny d=0,40 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 6.50 Má platit! 4 <= i <= 16
- Počet závitů n= 17.00 závitů
- Délka oka pružiny o= 2.20 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 3.00+-0.15 mm D= 2.60 mm D2= 2.20+-0.15 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 11.60 mm F0= 0.60 N
- L1= 12.50 mm F1= 1.38+-0.42 N Tau1= 173.4 Mpa
- L8= 18.00 mm F8= 6.12+-0.63 N Tau8= 771.0 Mpa
- L9= 20.93 mm F9= 8.64 N Tau9= 1089.0 MPa
- TauD= 1089.0 MPa
- Tuhost pružiny c= 1.462 N/mm
- Stoupání pružiny t= 0.40 mm
- Rozvinutá délka l= 151.1 mm
- Čistá hmotnost mc= 0.00015 kg Hmotnost 1000ks= 0.149 kg
