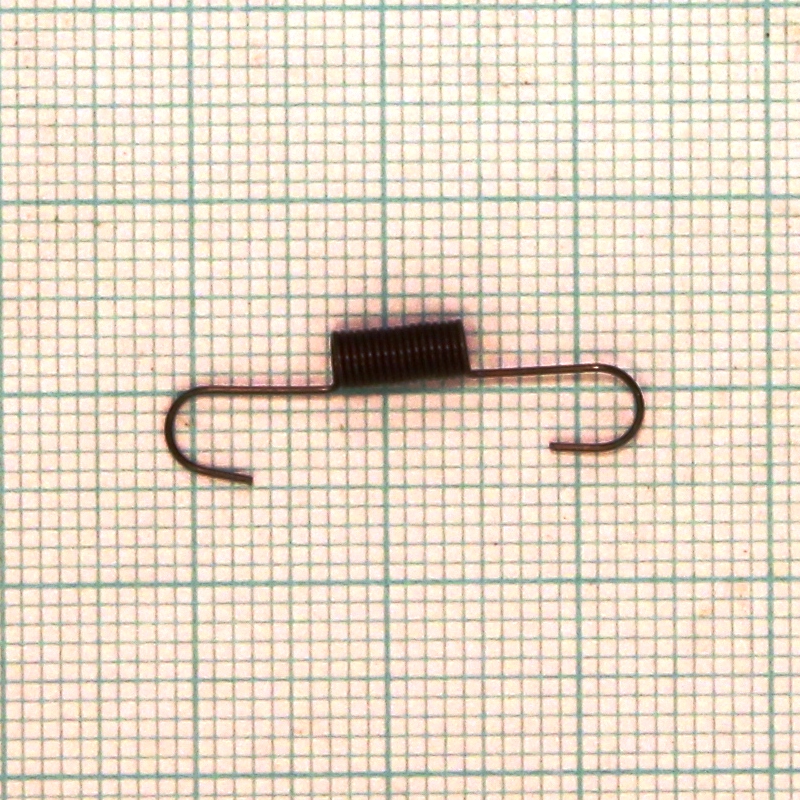

Pružina tažná 0,4x3x25x18

Volná délka L0= 25.00+-0.50 mm

Drát pružiny d=0,40 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 6.50 Má platit! 4 <= i <= 16

Počet závitů n= 18.00 závitů

Délka oka pružiny o= 8.700 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 3.00+-0.15 mm D= 2.60 mm D2= 2.20+-0.15 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 25.00 mm F0= 0.60 N

. L1= 27.96 mm F1= 3.01+-0.51 N Tau1= 379.6 Mpa

. L8= 31.91 mm F8= 6.23+-0.70 N Tau8= 785.0 Mpa

. L9= 34.88 mm F9= 8.64 N Tau9= 1089.0 MPa

. TauD= 1089.0 MPa

Tuhost pružiny c= 1.414 N/mm

Stoupání pružiny t= 0.40 mm

Rozvinutá délka l= 159.3 mm

Čistá hmotnost mc= 0.00016 kg Hmotnost 1000ks= 0.157 kg
