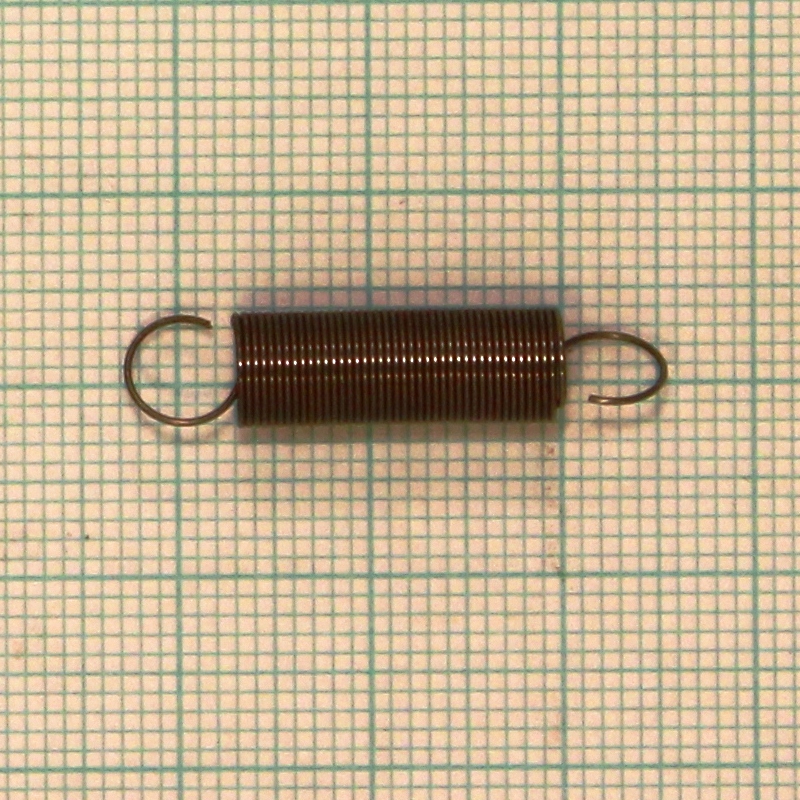

Pružina tažná 0,4x6x27x40,5

Volná délka L0= 27.00+-0.80 mm

Drát pružiny d=0,40 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 14.00 Má platit! 4 <= i <= 16

Počet závitů n= 40.50 závitů

Délka oka pružiny o= 5.20 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 6.00+-0.25 mm D= 5.60 mm D2= 5.20+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 27.00 mm F0= 0.30 N

. L1= 61.58 mm F1= 1.55+-0.13 N Tau1= 377.8 Mpa

. L8= 107.68 mm F8= 3.22+-0.24 N Tau8= 784.2 Mpa

. L9= 142.26 mm F9= 4.47 N Tau9= 1089.0 MPa

. TauD= 1089.0 MPa

Tuhost pružiny c= 0.336 N/mm

Stoupání pružiny t= 0.40 mm

Rozvinutá délka l= 738.9 mm

Čistá hmotnost mc= 0.00073 kg Hmotnost 1000ks= 0.729 kg
