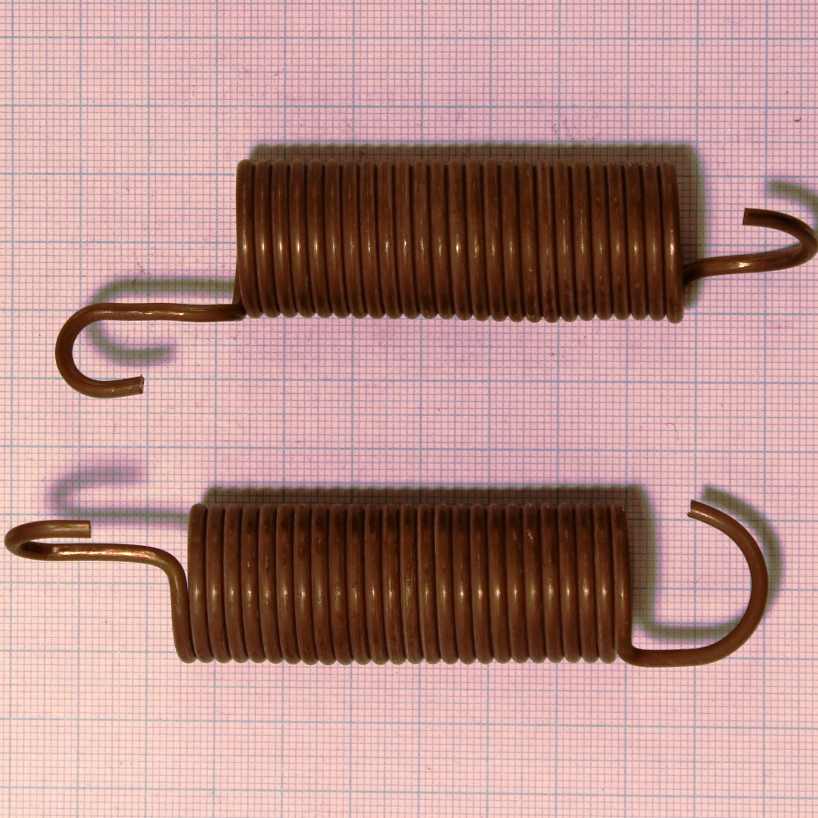

Pružina tažná 2,5x23x105x25,25
- Volná délka L0= 105.0+-1.8 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SH
- Poměr vinutí i= 8.20 Má platit! 4 <= i <= 16
- Počet závitů n= 25.25 závitů
- Délka oka pružiny o= 19.70 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 23.00+-0.5 mm D= 20.50 mm D2= 18.00+-0.5 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 105.0 mm F0= 15.0 N
- L1= 142.4 mm F1= 82.5+-4.0 N Tau1= 321.7 Mpa
- L8= 192.2 mm F8= 172.6+-6.1 N Tau8= 672.7 Mpa
- L9= 229.6 mm F9= 240.1 N Tau9= 936.0 MPa
- TauD= 936.0 MPa
- Tuhost pružiny c= 16.807 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 1722.8 mm
- Čistá hmotnost mc= 0.06638 kg Hmotnost 1000ks= 66.385 kg
