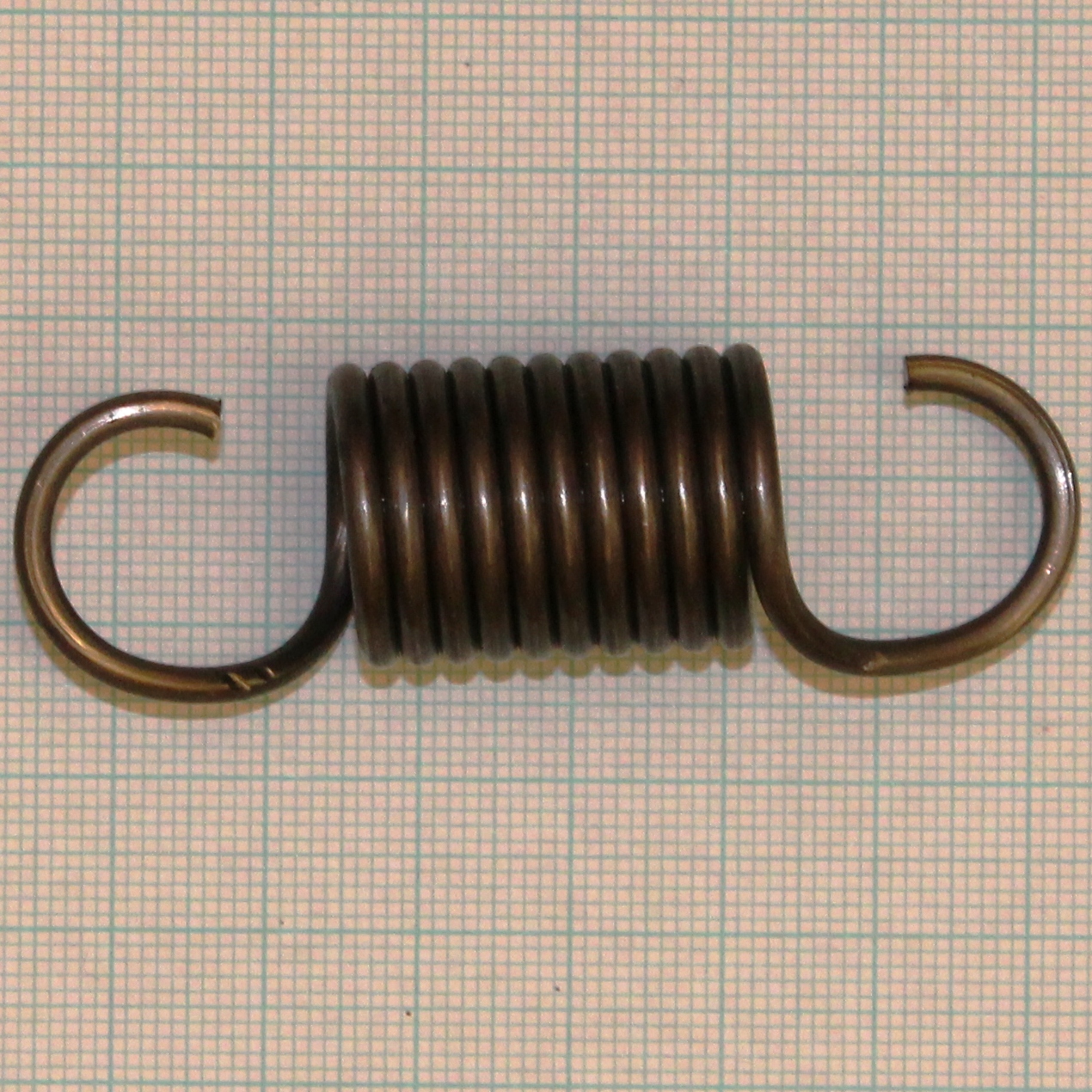

Pružina tažná 2,5x20x65x11
- Volná délka L0= 65.0+-1.2 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16
- Počet závitů n= 11.00 závitů
- Délka oka pružiny o= 17.50 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 20.00+-0.4 mm D= 17.50 mm D2= 15.00+-0.4 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 65.0 mm F0= 30.0 N
- L1= 74.5 mm F1= 93.6+-8.7 N Tau1= 320.3 Mpa
- L8= 87.3 mm F8= 178.4+-10.7 N Tau8= 610.4 Mpa
- L9= 96.8 mm F9= 241.9 N Tau9= 828.0 MPa
- TauD= 828.0 MPa
- Tuhost pružiny c= 36.667 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 687.2 mm
- Čistá hmotnost mc= 0.02648 kg Hmotnost 1000ks= 26.481 kg
