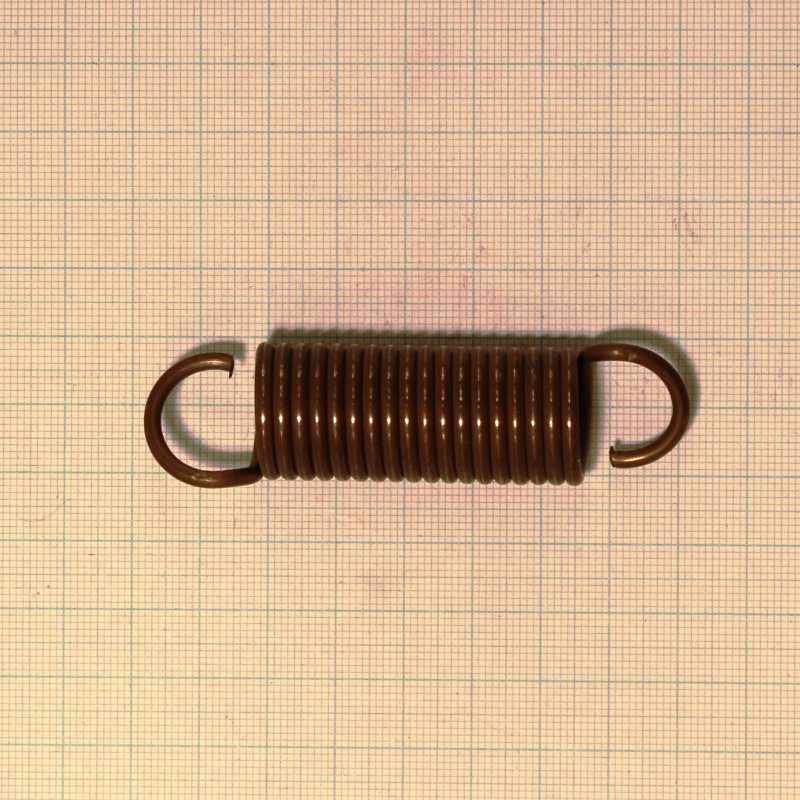

Pružina tažná 2,5x20x78x18,75
- Volná délka L0= 78.0+-1.2 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 7.00 Má platit! 4 <= i <= 16
- Počet závitů n= 18.75 závitů
- Délka oka pružiny o= 14.30 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 20.00+-0.4 mm D= 17.50 mm D2= 15.00+-0.4 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 78.0 mm F0= 29.0 N
- L1= 94.3 mm F1= 92.9+-6.1 N Tau1= 317.9 Mpa
- L8= 116.1 mm F8= 178.1+-7.5 N Tau8= 609.4 Mpa
- L9= 132.4 mm F9= 241.9 N Tau9= 828.0 MPa
- TauD= 828.0 MPa
- Tuhost pružiny c= 32.912 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 1113.3 mm
- Čistá hmotnost mc= 0.04290 kg Hmotnost 1000ks= 42.900 kg
