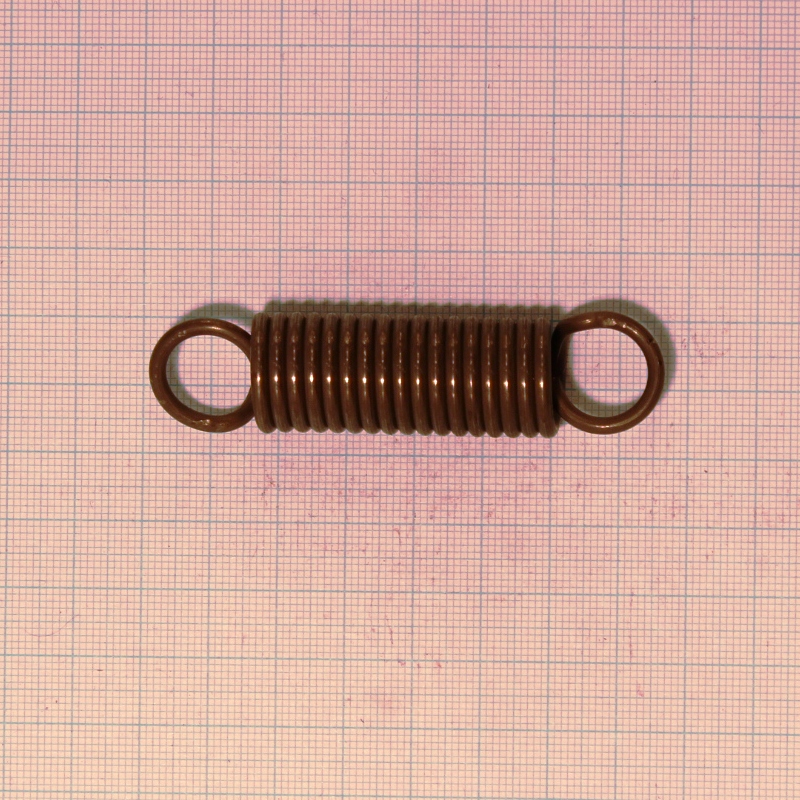

Pružina tažná 2,5x17,5x70x17,5
- Volná délka L0= 70.0+-1.2 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 6.00 Má platit! 4 <= i <= 16
- Počet závitů n= 17.50 závitů
- Délka oka pružiny o= 11.90 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 17.50+-0.3 mm D= 15.00 mm D2= 12.50+-0.3 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 70.0 mm F0= 36.2 N
- L1= 80.0 mm F1= 102.8+-8.7 N Tau1= 311.5 Mpa
- L8= 105.0 mm F8= 269.1+-11.3 N Tau8= 815.8 Mpa
- L9= 105.6 mm F9= 273.1 N Tau9= 828.0 MPa
- TauD= 828.0 MPa
- Tuhost pružiny c= 42.855 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 895.4 mm
- Čistá hmotnost mc= 0.03450 kg Hmotnost 1000ks= 34.501 kg
