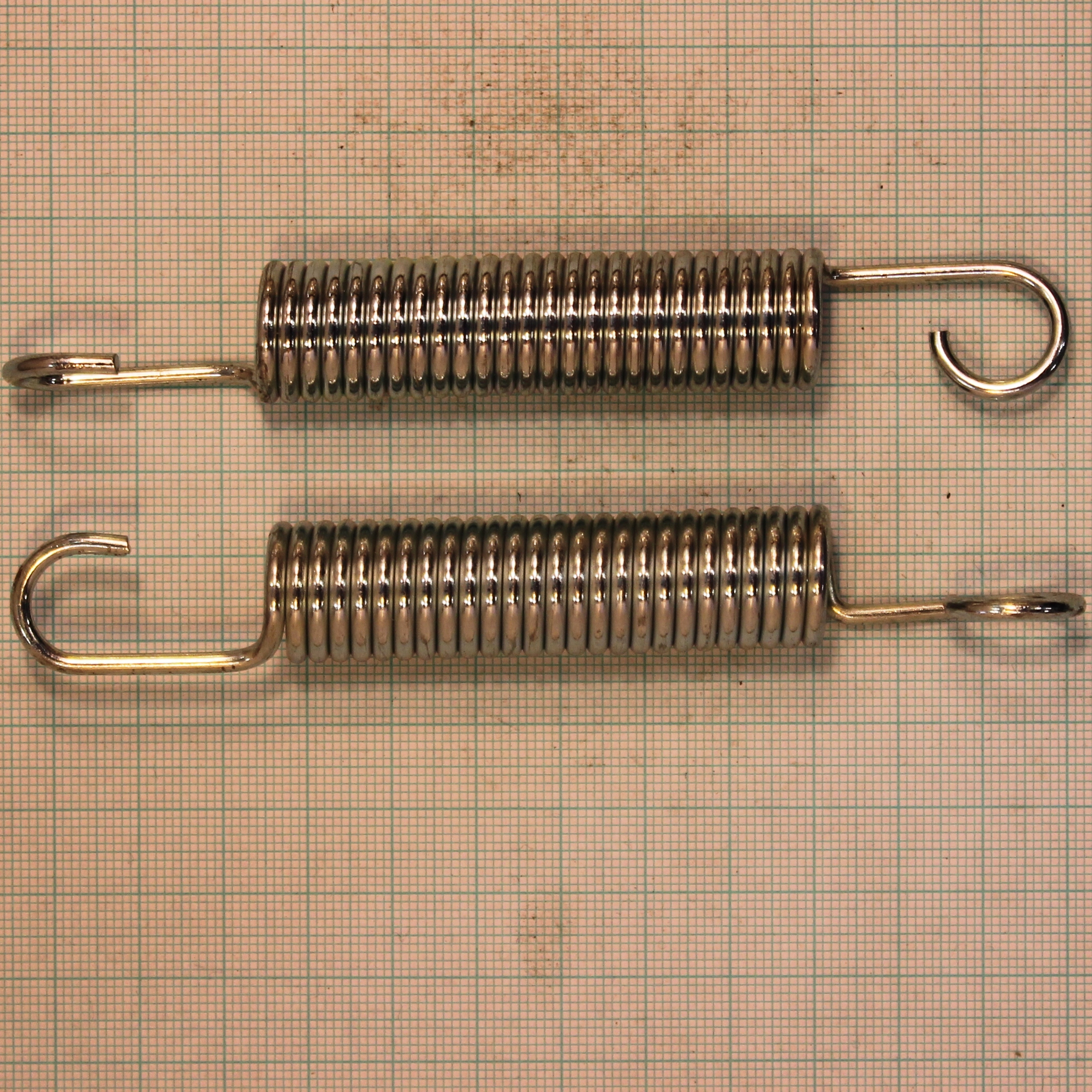

Pružina tažná 2,5x17x118x25,75
- Levý závit
- Volná délka L0= 118.0+-1.8 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SH
- Poměr vinutí i= 5.80 Má platit! 4 <= i <= 16
- Počet závitů n= 25.75 závitů
- Délka oka pružiny o= 25.55 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 17.00+-0.3 mm D= 14.50 mm D2= 12.00+-0.3 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 118.0 mm F0= 37.0 N
- L1= 134.8 mm F1= 121.0+-10.3 N Tau1= 357.3 Mpa
- L8= 157.1 mm F8= 232.9+-11.8 N Tau8= 688.0 Mpa
- L9= 173.9 mm F9= 316.9 N Tau9= 936.0 MPa
- TauD= 936.0 MPa
- Tuhost pružiny c= 42.007 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 1241.3 mm
- Čistá hmotnost mc= 0.04783 kg Hmotnost 1000ks= 47.833 kg
