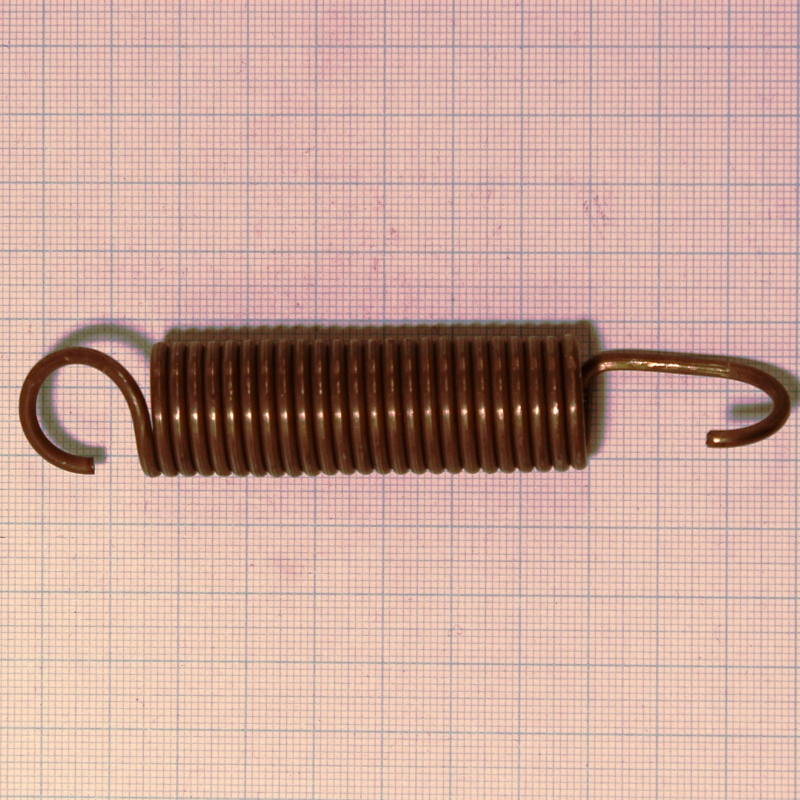

Pružina tažná 2,5x19,6x105x24,75
- Volná délka L0= 105.0+-1.8 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 6.84 Má platit! 4 <= i <= 16
- Počet závitů n= 24.75 závitů
- Délka oka pružiny o= 20.30 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 19.60+-0.4 mm D= 17.10 mm D2= 14.60+-0.4 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 105.0 mm F0= 30.8 N
- L1= 130.0 mm F1= 110.2+-6.7 N Tau1= 370.2 Mpa
- L8= 160.0 mm F8= 205.5+-8.5 N Tau8= 690.3 Mpa
- L9= 172.9 mm F9= 246.5 N Tau9= 828.0 MPa
- TauD= 828.0 MPa
- Tuhost pružiny c= 33.976 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 1410.2 mm
- Čistá hmotnost mc= 0.05434 kg Hmotnost 1000ks= 54.339 kg
