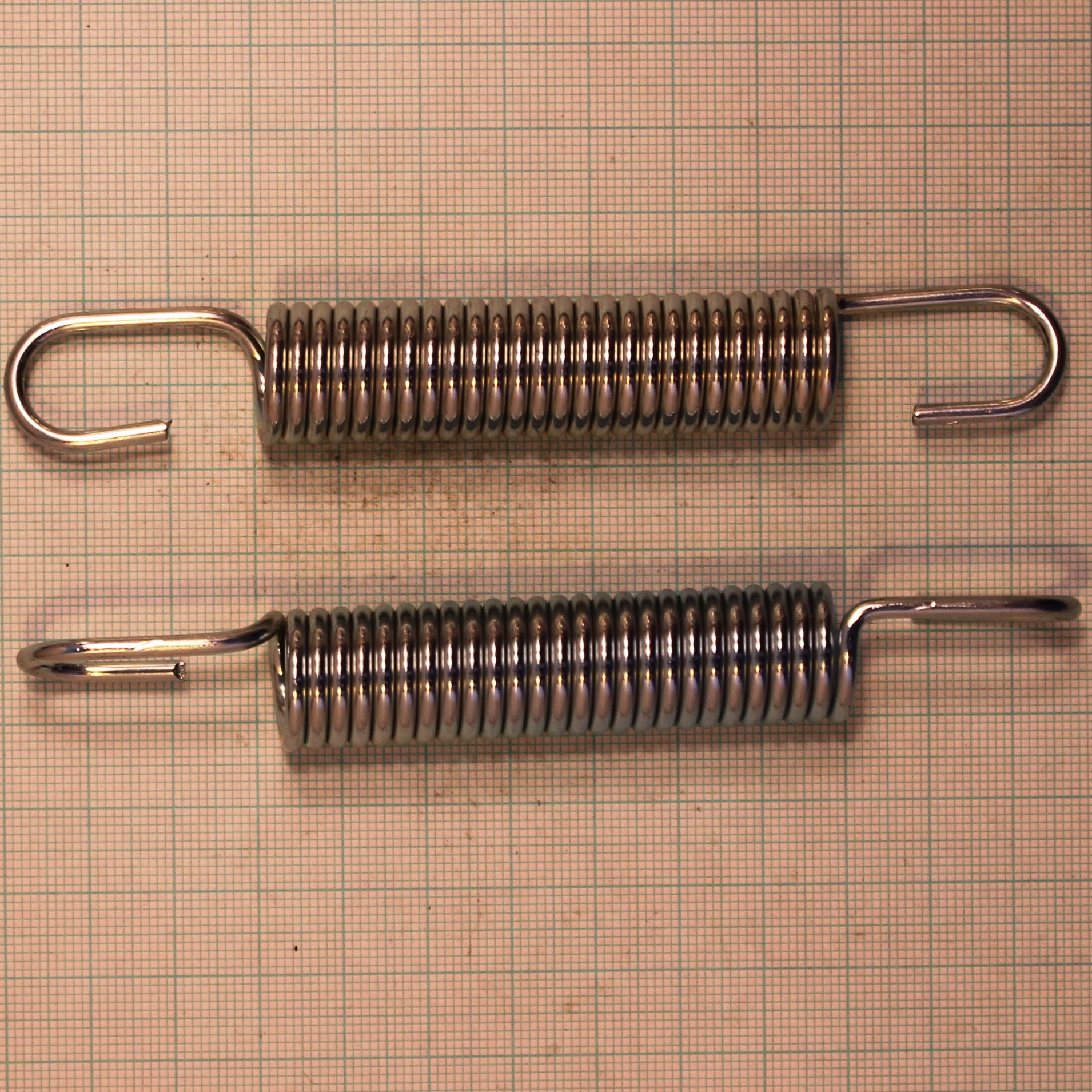

Pružina tažná 2,5x17x120x26
- Levý závit
- Volná délka L0= 120.0+-1.8 mm
- Drát pružiny d=2,50 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 5.80 Má platit! 4 <= i <= 16
- Počet závitů n= 26.00 závitů
- Délka oka pružiny o= 26.25 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 17.00+-0.3 mm D= 14.50 mm D2= 12.00+-0.3 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 120.0 mm F0= 37.0 N
- L1= 134.7 mm F1= 110.0+-10.4 N Tau1= 324.9 Mpa
- L8= 154.3 mm F8= 207.3+-11.3 N Tau8= 612.4 Mpa
- L9= 169.1 mm F9= 280.3 N Tau9= 828.0 MPa
- TauD= 828.0 MPa
- Tuhost pružiny c= 41.959 N/mm
- Stoupání pružiny t= 2.50 mm
- Rozvinutá délka l= 1252.7 mm
- Čistá hmotnost mc= 0.04827 kg Hmotnost 1000ks= 48.271 kg
