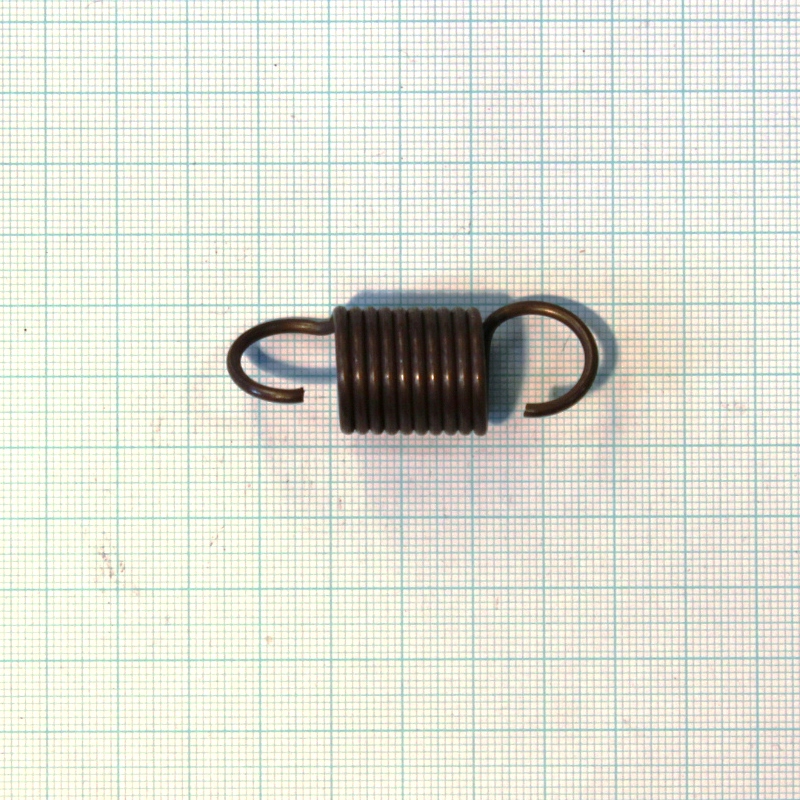

- Volná délka L0= 50.00+-0.90 mm
- Drát pružiny d=2,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 8.00 Má platit! 4 <= i <= 16
- Počet závitů n= 10.00 závitů
- Délka oka pružiny o= 14.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 18.00+-0.30 mm D= 16.00 mm D2= 14.00+-0.30 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 50.00 mm F0= 16.00 N
- L1= 60.00 mm F1= 55.31+-4.29 N Tau1= 330.0 Mpa
- L8= 70.00 mm F8= 94.61+-5.32 N Tau8= 564.5 Mpa
- L9= 83.16 mm F9= 146.33 N Tau9= 873.0 MPa
- TauD= 873.0 MPa
- Tuhost pružiny c= 19.931 N/mm
- Stoupání pružiny t= 2.00 mm
- Rozvinutá délka l= 578.1 mm
- Čistá hmotnost mc= 0.01426 kg Hmotnost 1000ks= 14.256 kg
