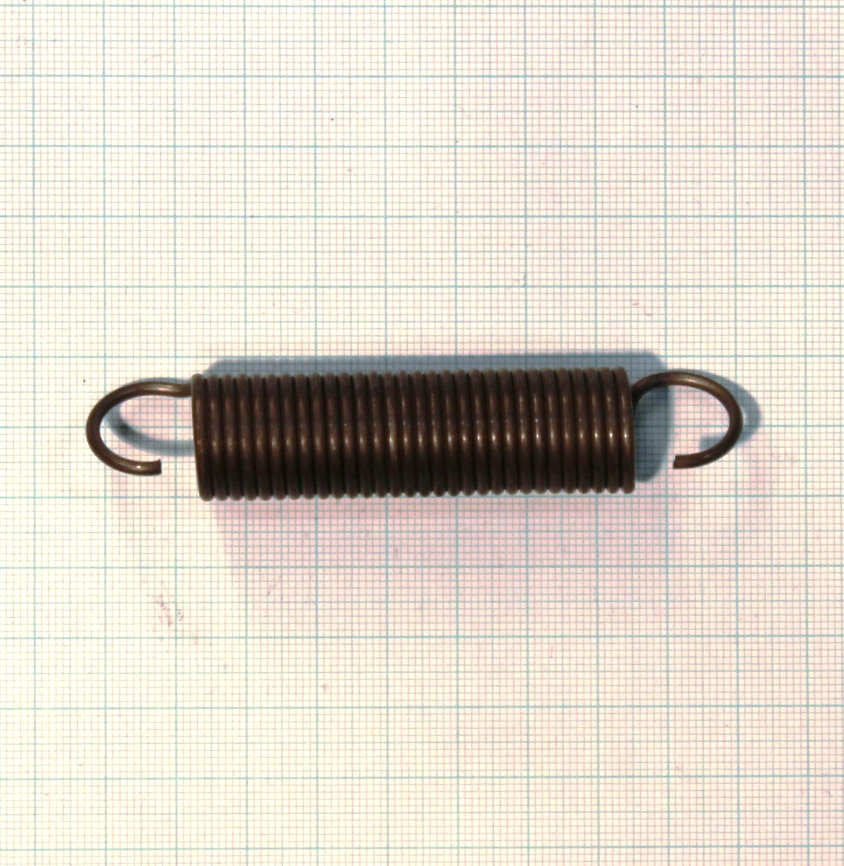

- Volná délka L0= 90.00+-1.40 mm
- Drát pružiny d=2,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 8.00 Má platit! 4 <= i <= 16
- Počet závitů n= 30.00 závitů
- Délka oka pružiny o= 14.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 18.00+-0.30 mm D= 16.00 mm D2= 14.00+-0.30 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 90.00 mm F0= 16.00 N
- L1= 120.00 mm F1= 55.31+-2.79 N Tau1= 330.0 Mpa
- L8= 160.00 mm F8= 107.72+-3.87 N Tau8= 642.6 Mpa
- L9= 189.47 mm F9= 146.33 N Tau9= 873.0 MPa
- TauD= 873.0 MPa
- Tuhost pružiny c= 17.310 N/mm
- Stoupání pružiny t= 2.00 mm
- Rozvinutá délka l= 1583.4 mm
- Čistá hmotnost mc= 0.03905 kg Hmotnost 1000ks= 39.048 kg
