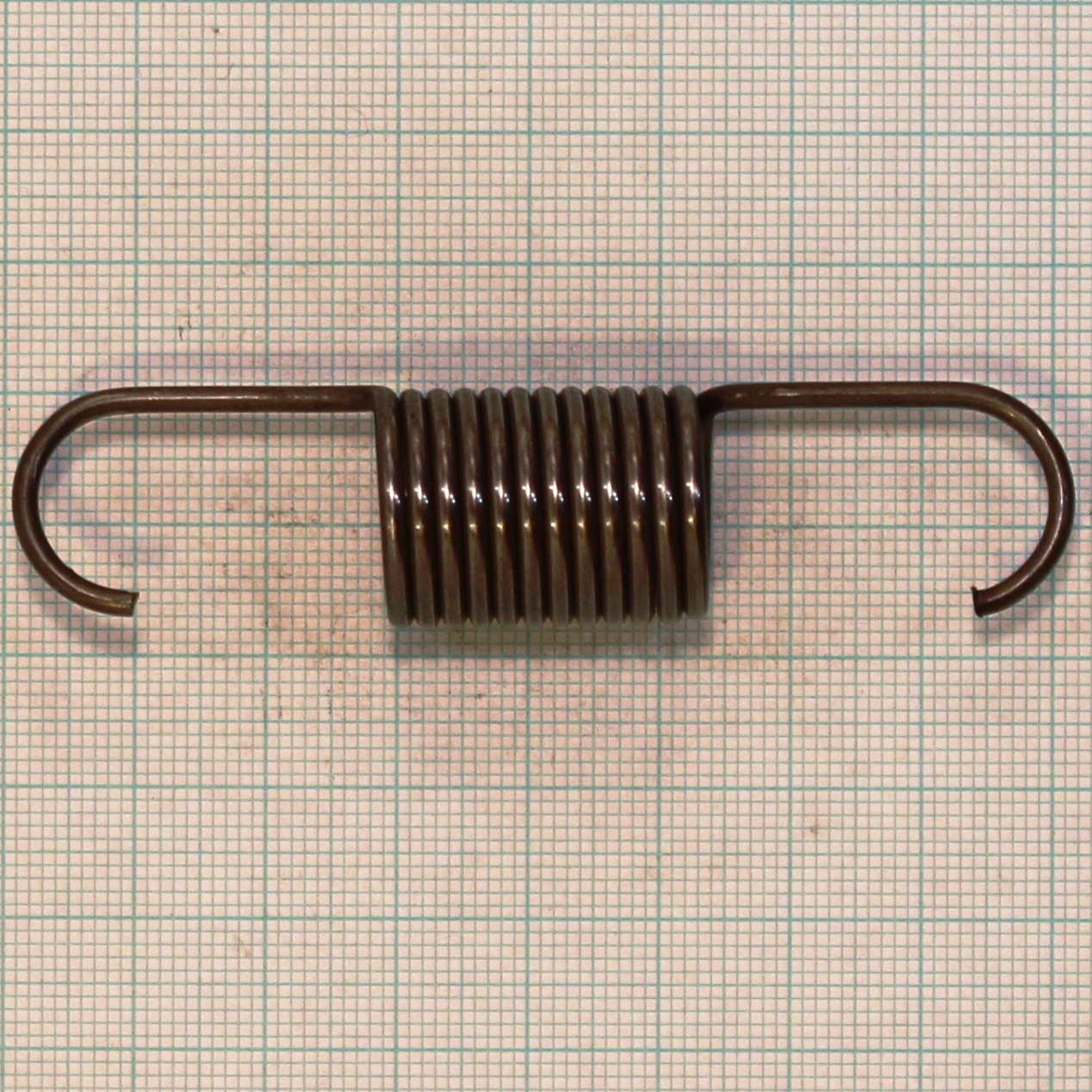

- Volná délka L0= 76.00+-1.20 mm
- Drát pružiny d=2,0 mm patentovaný EN 10207-1 SM
- Poměr vinutí i= 8.00 Má platit! 4 <= i <= 16
- Počet závitů n= 12.00 závitů
- Délka oka pružiny o= 25.00 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 18.00+-0.30 mm D= 16.00 mm D2= 14.00+-0.30 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 76.00 mm F0= 15.00 N
- L1= 88.03 mm F1= 54.40+-4.83 N Tau1= 324.5 Mpa
- L8= 104.07 mm F8= 106.93+-6.20 N Tau8= 637.9 Mpa
- L9= 116.09 mm F9= 146.33 N Tau9= 873.0 MPa
- TauD= 873.0 MPa
- Tuhost pružiny c= 18.276 N/mm
- Stoupání pružiny t= 2.00 mm
- Rozvinutá délka l= 678.6 mm
- Čistá hmotnost mc= 0.01673 kg Hmotnost 1000ks= 16.735 kg
