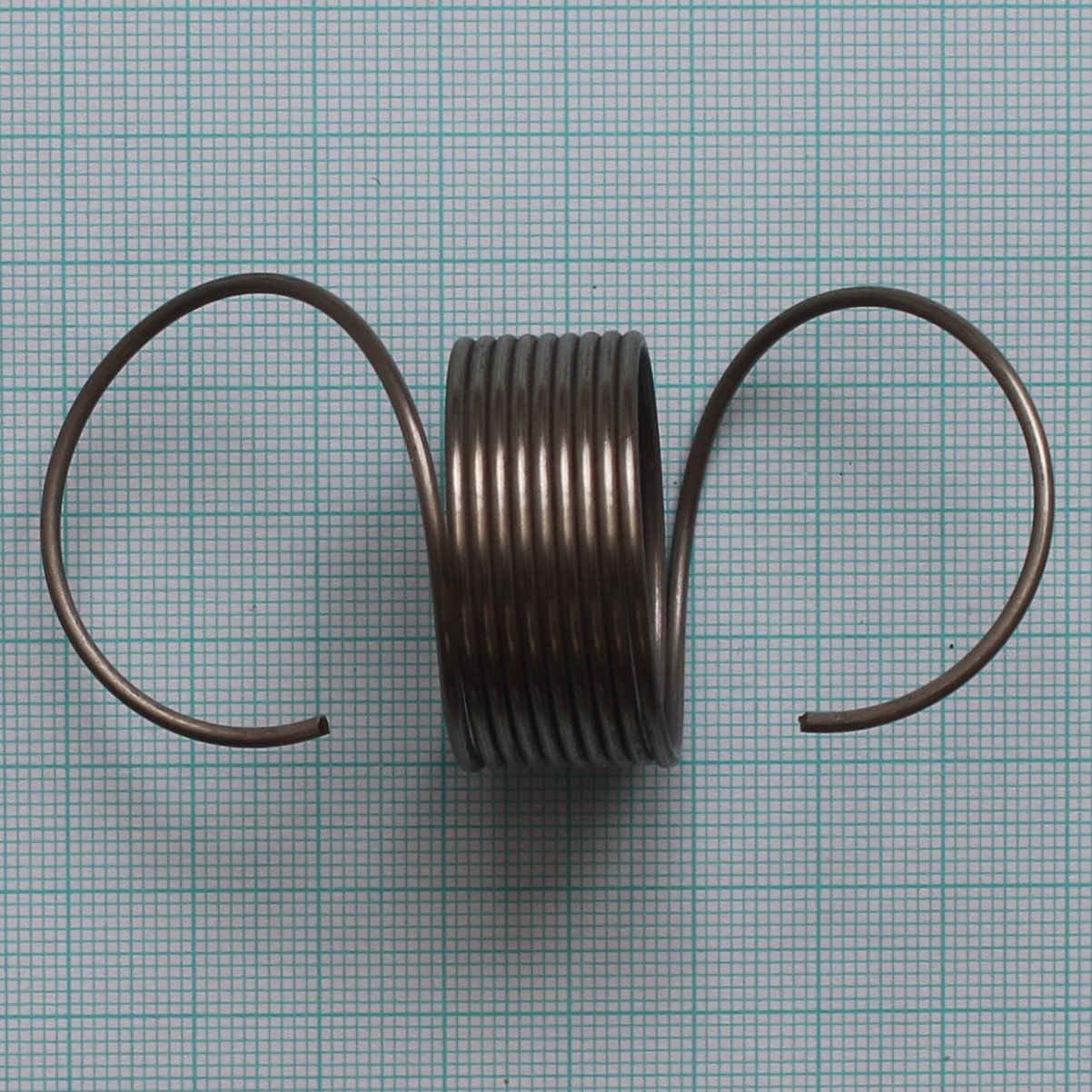

Pružina tažná 1,6x33x77,2x10
- Volná délka L0= 77.20+-1.60 mm
- Drát pružiny d=1,60 mm nerezový EN 10207-3, 1.4310, AISI302
- Poměr vinutí i= 19.625 Má platit! 4 <= i <= 16
- Počet závitů n= 10.00 závitů
- Délka oka pružiny o= 29.80 mm
- >>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<
- D1= 33.00+-0.90 mm D= 31.40 mm D2= 29.80+-0.90 mm
-
- >>Délka<< >>Síla<< >>Napětí<<
- L0= 77.20 mm F0= 3.60 N
- L1= 140.00 mm F1= 14.98+-0.88 N Tau1= 311.3 Mpa
- L8= 210.00 mm F8= 27.67+-1.43 N Tau8= 575.0 Mpa
- L9= 279.57 mm F9= 40.28 N Tau9= 837.0 MPa
- TauD= 837.0 MPa
- Tuhost pružiny c= 3.781 N/mm
- Stoupání pružiny t= 1.60 mm
- Rozvinutá délka l= 1134.4 mm
- Čistá hmotnost mc= 0.01791 kg Hmotnost 1000ks= 17.905 kg
