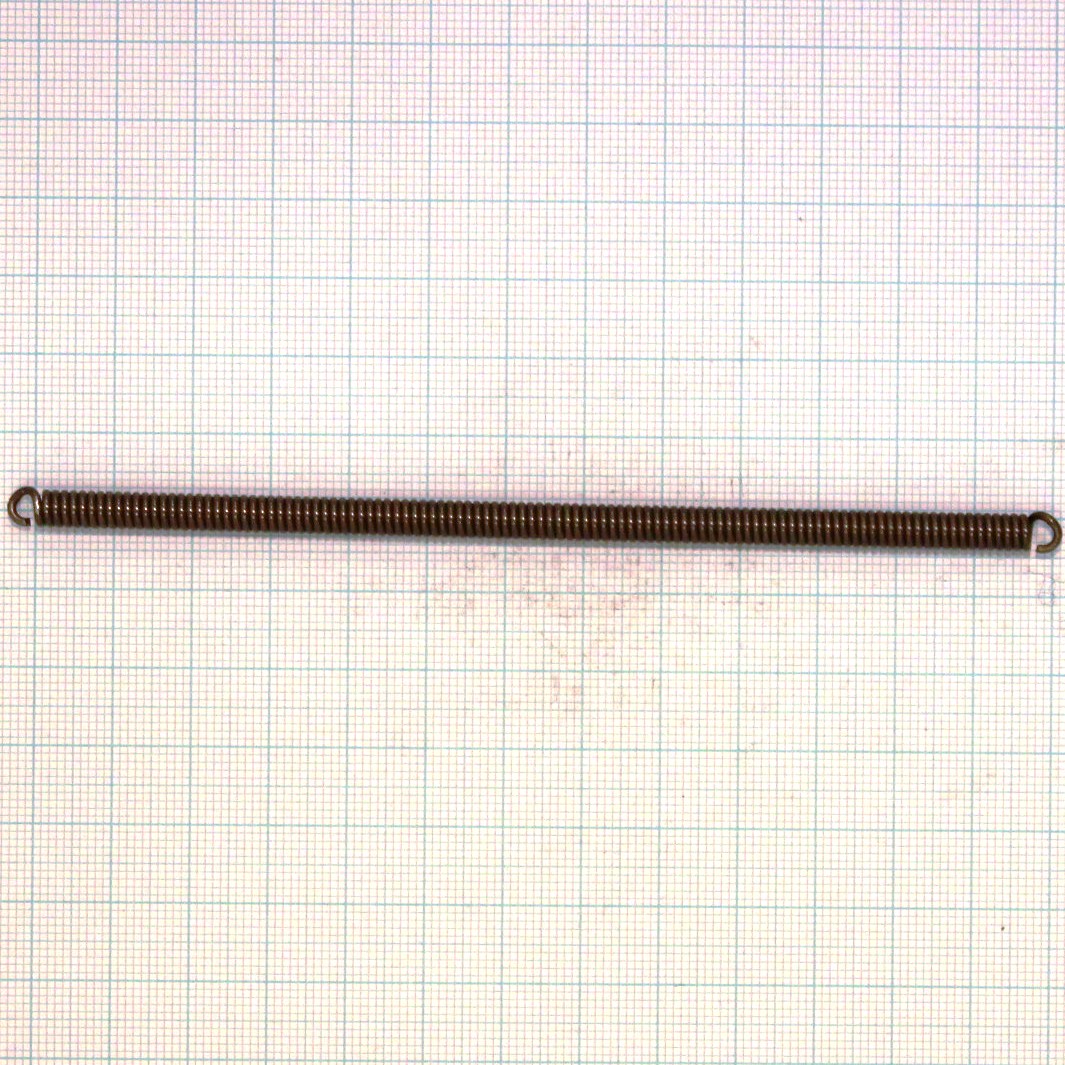

Pružina tažná 1,12x4,9x131x111

Volná délka L0= 131.00+-2.20 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 3.375 Má platit! 4 <= i <= 16

Počet závitů n= 111.00 závitů

Délka oka pružiny o= 2.80 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 4.90+-0.15 mm D= 3.78 mm D2= 2.66+-0.15 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 131.00 mm F0= 14.43 N

. L1= 140.12 mm F1= 38.51+-6.05 N Tau1= 397.1 Mpa

. L8= 152.27 mm F8= 70.61+-6.17 N Tau8= 728.2 Mpa

. L9= 161.39 mm F9= 94.69 N Tau9= 976.5 MPa

. TauD= 976.5 MPa

Tuhost pružiny c= 17.071 N/mm

Stoupání pružiny t= 1.12 mm

Rozvinutá délka l= 1336.0 mm

Čistá hmotnost mc= 0.01033 kg Hmotnost 1000ks= 10.332 kg
