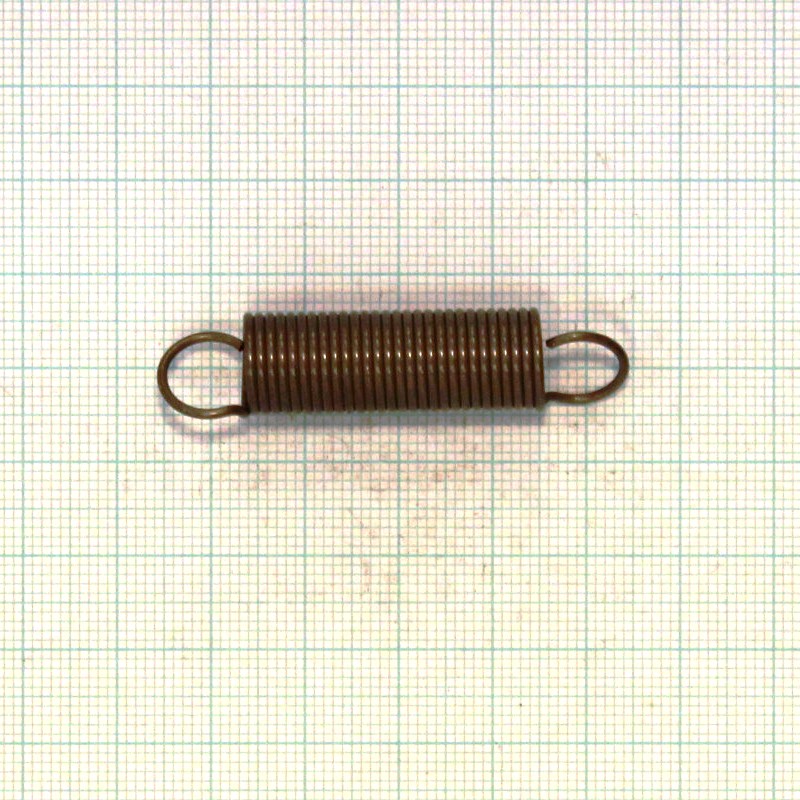

Pružina tažná 1,12x11x47,6x28,25

Volná délka L0= 47.60+-0.90 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 8.821 Má platit! 4 <= i <= 16

Počet závitů n= 28.25 závitů

Délka oka pružiny o= 7.41 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 11.00+-0.30 mm D= 9.88 mm D2= 8.76+-0.30 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 47.60 mm F0= 4.54 N

. L1= 69.66 mm F1= 17.36+-0.93 N Tau1= 358.6 Mpa

. L8= 99.08 mm F8= 34.46+-1.48 N Tau8= 711.7 Mpa

. L9= 121.14 mm F9= 47.28 N Tau9= 976.5 MPa

. TauD= 976.5 MPa

Tuhost pružiny c= 5.121 N/mm

Stoupání pružiny t= 1.12 mm

Rozvinutá délka l= 923.4 mm

Čistá hmotnost mc= 0.00714 kg Hmotnost 1000ks= 7.141 kg
