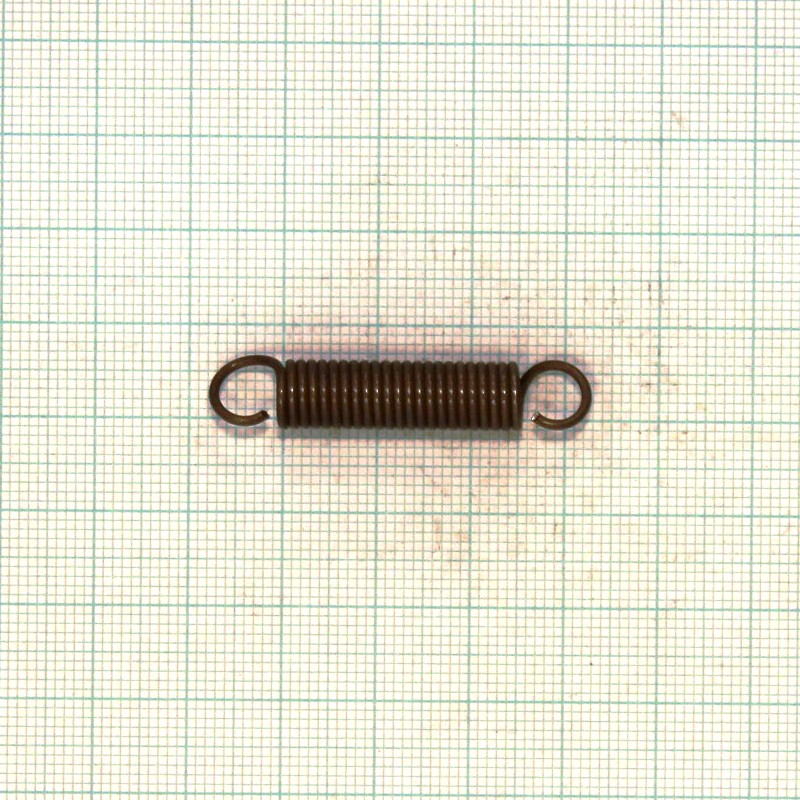

Pružina tažná 1,12x7,5x38x24

Volná délka L0= 38.00+-0.70 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 5.696 Má platit! 4 <= i <= 16

Počet závitů n= 23.00 závitů

Délka oka pružiny o= 5.55 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.50+-0.25 mm D= 6.38 mm D2= 5.26+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 38.00 mm F0= 7.70 N

. L1= 45.00 mm F1= 26.26+-2.20 N Tau1= 381.2 Mpa

. L8= 55.00 mm F8= 52.76+-2.91 N Tau8= 766.1 Mpa

. L9= 60.47 mm F9= 67.26 N Tau9= 976.5 MPa

. TauD= 976.5 MPa

Tuhost pružiny c= 10.351 N/mm

Stoupání pružiny t= 1.12 mm

Rozvinutá délka l= 491.1 mm

Čistá hmotnost mc= 0.00380 kg Hmotnost 1000ks= 3.798 kg
