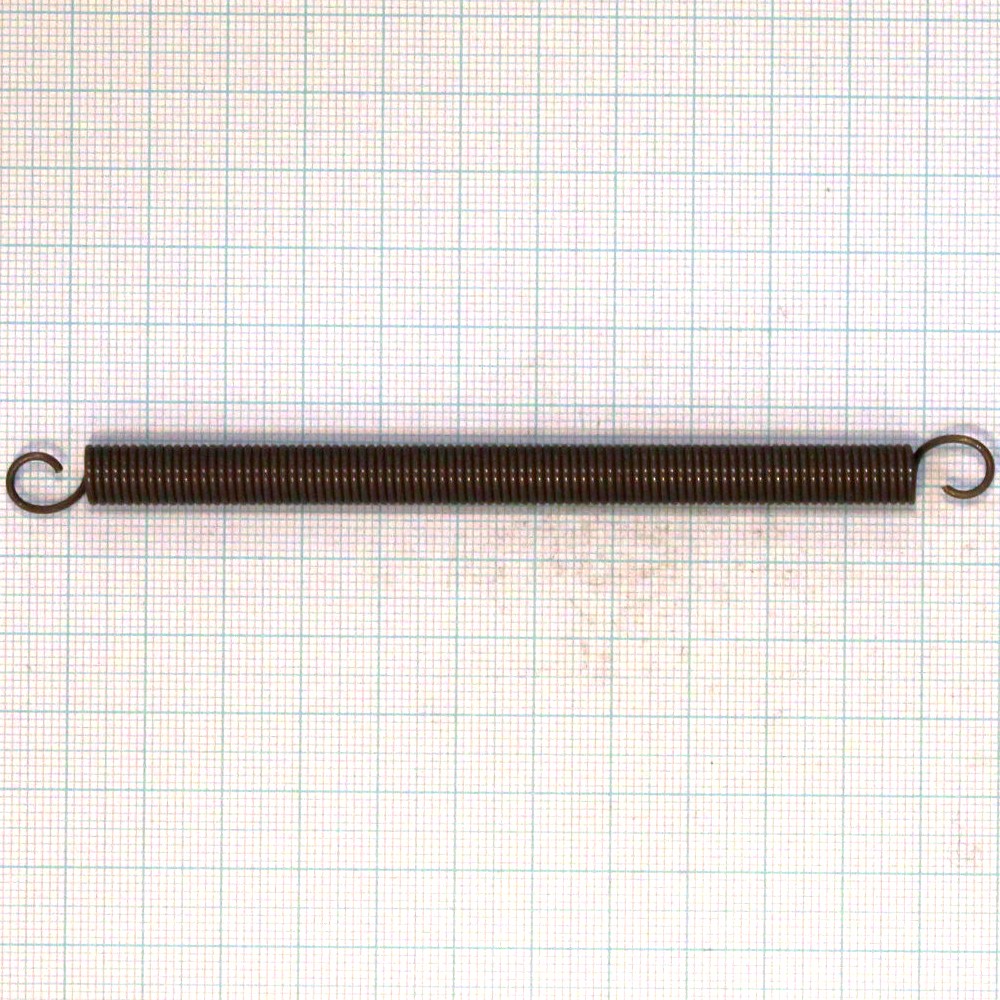

Pružina tažná 1,12x8x126x94,5

Volná délka L0= 126.00+-2.20 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 5.667 Má platit! 4 <= i <= 16

Počet závitů n= 90.00 závitů

Délka oka pružiny o= 8.40 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 8.00+-0.25 mm D= 6.80 mm D2= 5.60+-0.25 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 126.00 mm F0= 5.00 N

. L1= 154.92 mm F1= 26.33+-1.90 N Tau1= 331.6 Mpa

. L8= 193.49 mm F8= 54.76+-2.79 N Tau8= 689.8 Mpa

. L9= 222.41 mm F9= 76.09 N Tau9= 958.5 MPa

. TauD= 958.5 MPa

Tuhost pružiny c= 5.737 N/mm

Stoupání pružiny t= 1.20 mm

Rozvinutá délka l= 1954.7 mm

Čistá hmotnost mc= 0.01735 kg Hmotnost 1000ks= 17.354 kg
