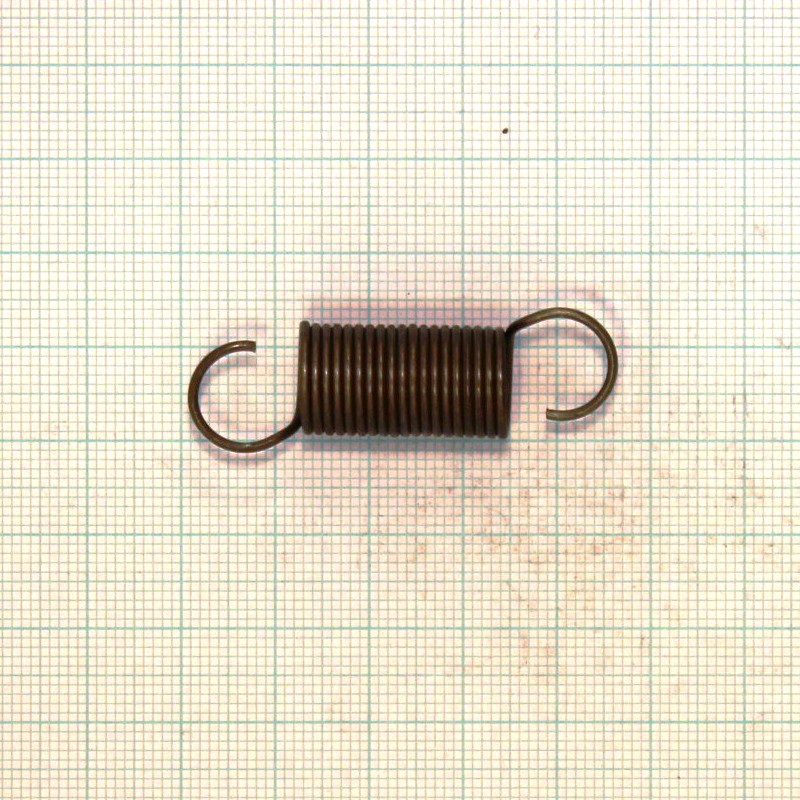

Pružina tažná 1,12x12x43x19,5

Volná délka L0= 43.00+-0.90 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 9.714 Má platit! 4 <= i <= 16

Počet závitů n= 19.50 závitů

Délka oka pružiny o= 10.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 12.00+-0.40 mm D= 10.88 mm D2= 9.76+-0.40 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 43.00 mm F0= 3.00 N

. L1= 62.28 mm F1= 15.16+-0.82 N Tau1= 340.1 Mpa

. L8= 87.99 mm F8= 31.37+-1.35 N Tau8= 703.7 Mpa

. L9= 107.28 mm F9= 43.52 N Tau9= 976.5 MPa

. TauD= 976.5 MPa

Tuhost pružiny c= 3.630 N/mm

Stoupání pružiny t= 1.12 mm

Rozvinutá délka l= 717.8 mm

Čistá hmotnost mc= 0.00555 kg Hmotnost 1000ks= 5.551 kg
