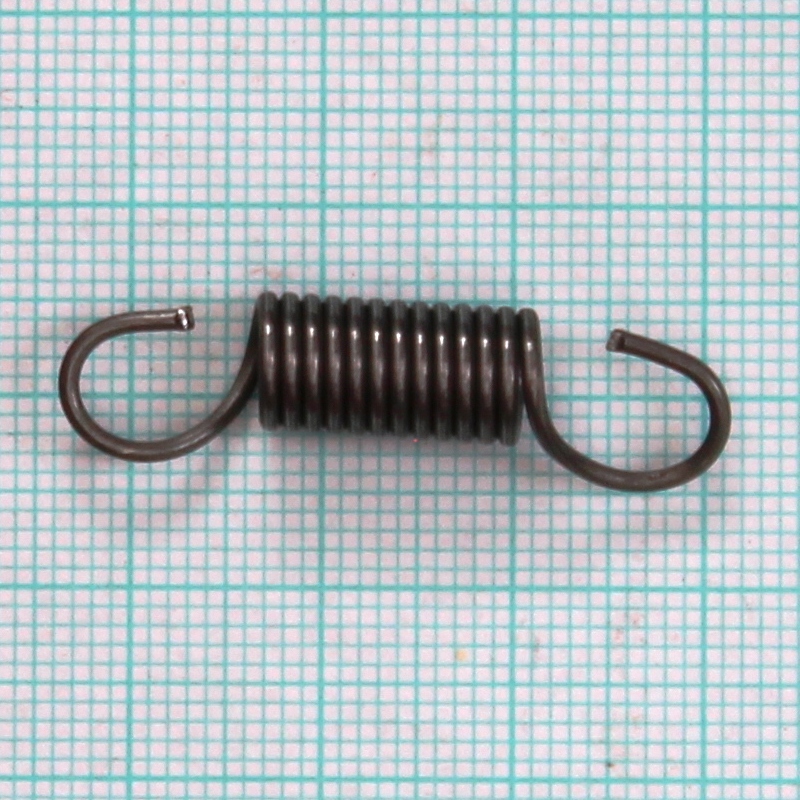

Pružina tažná 1,12x7,2x33x13

Volná délka L0= 33.00+-0.70 mm

Drát pružiny d=1,12 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 5.429 Ma platit! 4 <= i <= 16

Počet závitů n= 13.00 závitů

Délka oka pružiny o= 8.65 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 7.20+-0.20 mm D= 6.08 mm D2= 4.96+-0.20 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 33.00 mm F0= 8.00 N

. L1= 35.00 mm F1= 18.84+-3.71 N Tau1= 263.9 Mpa

. L8= 40.00 mm F8= 45.93+-3.73 N Tau8= 643.4 Mpa

. L9= 44.39 mm F9= 69.72 N Tau9= 976.5 MPa

. TauD= 976.5 MPa

Tuhost pružiny c= 13.419 N/mm

Stoupání pružiny t= 1.12 mm

Rozvinutá délka l= 277.0 mm

Čistá hmotnost mc= 0.00214 kg Hmotnost 1000ks= 2.142 kg
