Úvod »PRUŽINY TAŽNÉ»1,00 mm » Pružina tažná 1x11x90x30

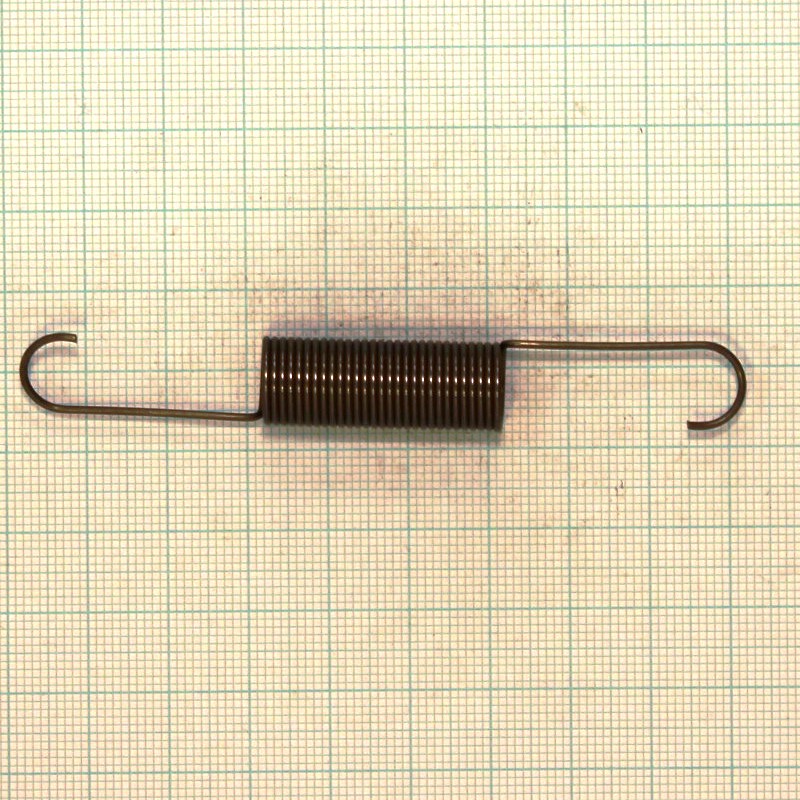

Pružina tažná 1x11x90x30

Volná délka L0= 90.00+-1.40 mm

Drát pružiny d=1,0 mm patentovaný EN 10207-1 SH

Poměr vinutí i= 10.00 Má platit! 4 <= i <= 16

Počet závitů n= 30.00 závitů

Délka oka pružiny o= 29.50 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 11.00+-0.30 mm D= 10.00 mm D2= 9.00+-0.30 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 90.00 mm F0= 1.04 N

. L1= 100.00 mm F1= 4.39+-0.49 N Tau1= 126.8 Mpa

. L8= 108.00 mm F8= 7.08+-0.55 N Tau8= 204.3 Mpa

. L9= 203.12 mm F9= 38.98 N Tau9= 1125.0 MPa

. TauD= 1125.0 MPa

Tuhost pružiny c= 1.375 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 989.6 mm

Čistá hmotnost mc= 0.00610 kg Hmotnost 1000ks= 6.101 kg
