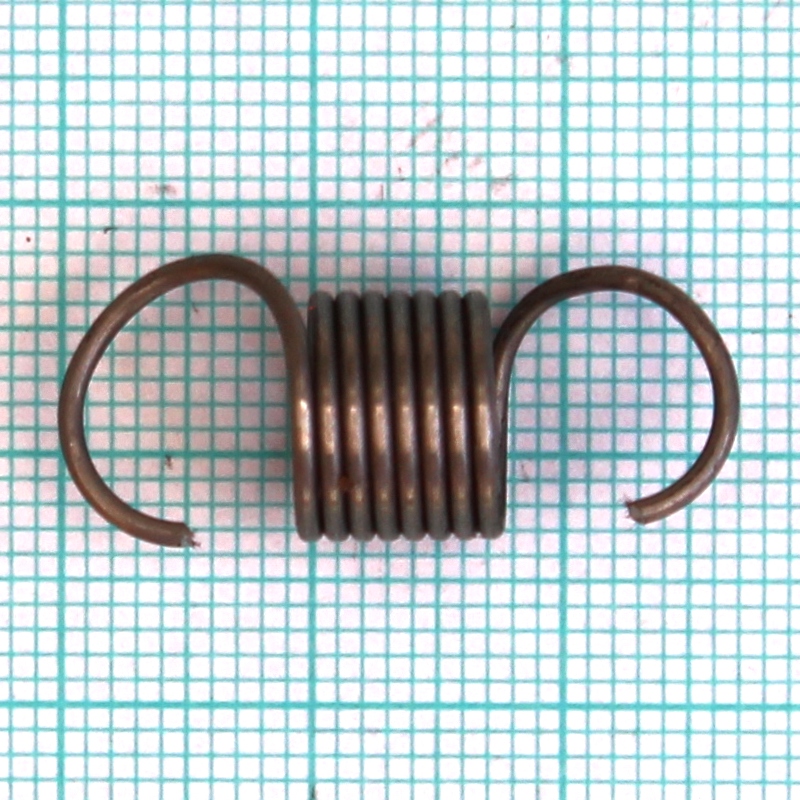

Pružina tažná 1x10x25x8

Volná délka L0= 25.00+-0.50 mm

Drát pružiny d=1,0 mm nerezový EN 10207-3, 1.4310, AISI302

Poměr vinutí i= 9.00 Má platit! 4 <= i <= 16

Počet závitů n= 8.00 závitů

Délka oka pružiny o= 8.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 10.00+-0.30 mm D= 9.00 mm D2= 8.00+-0.30 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 25.00 mm F0= 3.00 N

. L1= 30.00 mm F1= 10.34+-1.06 N Tau1= 272.5 Mpa

. L8= 40.00 mm F8= 25.02+-1.61 N Tau8= 659.5 Mpa

. L9= 44.59 mm F9= 31.76 N Tau9= 837.0 MPa

. TauD= 837.0 MPa

Tuhost pružiny c= 4.468 N/mm

Stoupání pružiny t= 1.00 mm

Rozvinutá délka l= 268.6 mm

Čistá hmotnost mc= 0.00166 kg Hmotnost 1000ks= 1.656 kg
