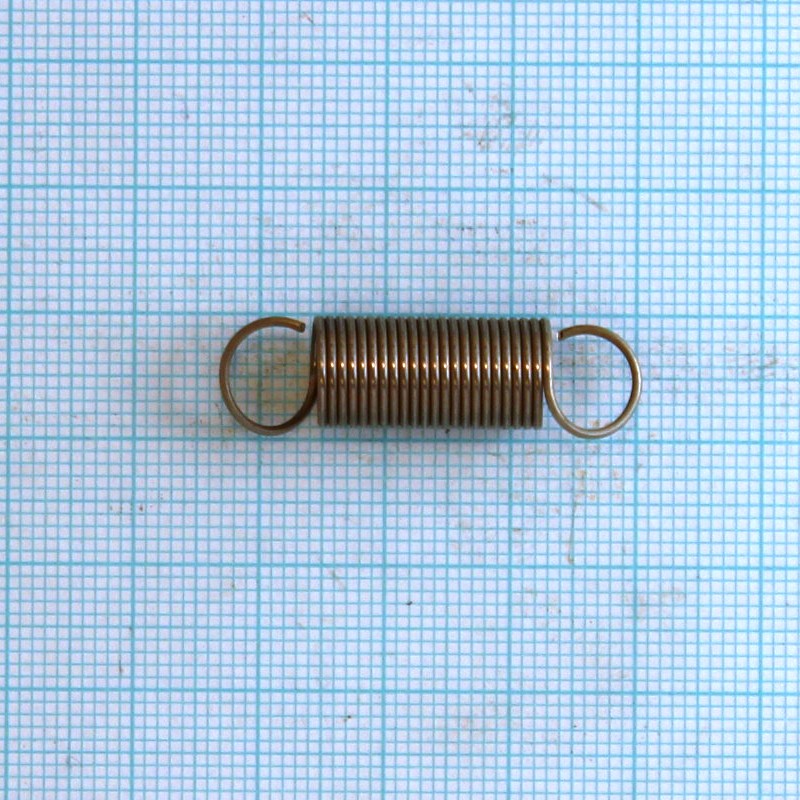

Pružina tažná 0,8x9x32x23

Volná délka L0= 32.00+-0.70 mm

Drát pružiny d=0,80 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 10.25 Má platit! 4 <= i <= 16

Počet závitů n= 23.00 závitů

Délka oka pružiny o= 6.40 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 9.00+-0.30 mm D= 8.20 mm D2= 7.40+-0.30 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 32.00 mm F0= 1.93 N

. L1= 50.00 mm F1= 7.78+-0.45 N Tau1= 358.5 Mpa

. L8= 60.00 mm F8= 11.03+-0.57 N Tau8= 508.2 Mpa

. L9= 94.58 mm F9= 22.27 N Tau9= 1026.0 MPa

. TauD= 1026.0 MPa

Tuhost pružiny c= 2.255 N/mm

Stoupání pružiny t= 0.80 mm

Rozvinutá délka l= 631.1 mm

Čistá hmotnost mc= 0.00249 kg Hmotnost 1000ks= 2.490 kg
