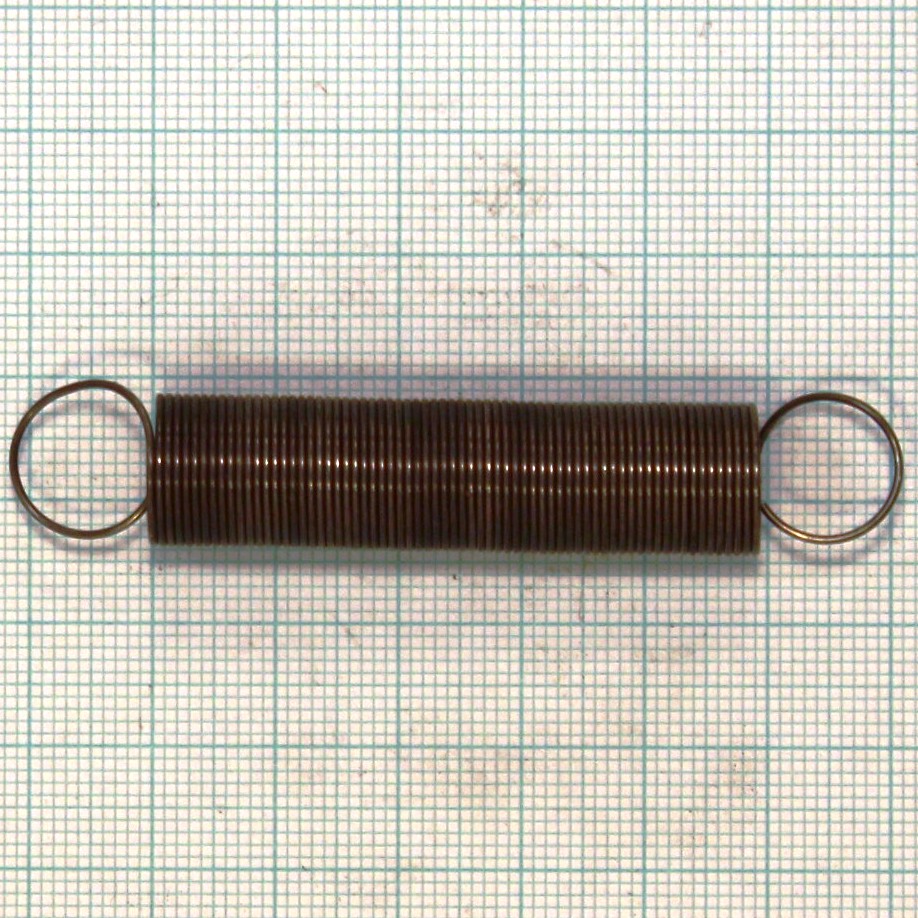

Pružina tažná 0,7x12,5x71x69

Volná délka L0= 71.00+-1.60 mm

Drát pružiny d=0,7 mm patentovaný EN 10207-1 SM

Poměr vinutí i= 16.857 Má platit! 4 <= i <= 16

Počet závitů n= 69.00 závitů

Délka oka pružiny o= 11.00 mm

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 12.50+-0.60 mm D= 11.80 mm D2= 11.10+-0.60 mm

. >>Délka<< >>Síla<< >>Napětí<<

. L0= 71.00 mm F0= 0.82 N

. L1= 200.00 mm F1= 3.57+-0.16 N Tau1= 336.3 Mpa

. L8= 400.00 mm F8= 7.83+-0.33 N Tau8= 738.0 Mpa

. L9= 547.90 mm F9= 10.98 N Tau9= 1035.0 MPa

. TauD= 1035.0 MPa

Tuhost pružiny c= 0.841 N/mm

Stoupání pružiny t= 0.70 mm

Rozvinutá délka l= 2613.5 mm

Čistá hmotnost mc= 0.00790 kg Hmotnost 1000ks= 7.895 kg
