Pružina tlačná válcová 1,60x14x19x5,5 obrobeno

jeden koncový závit rozšířený na průměr 16 mm

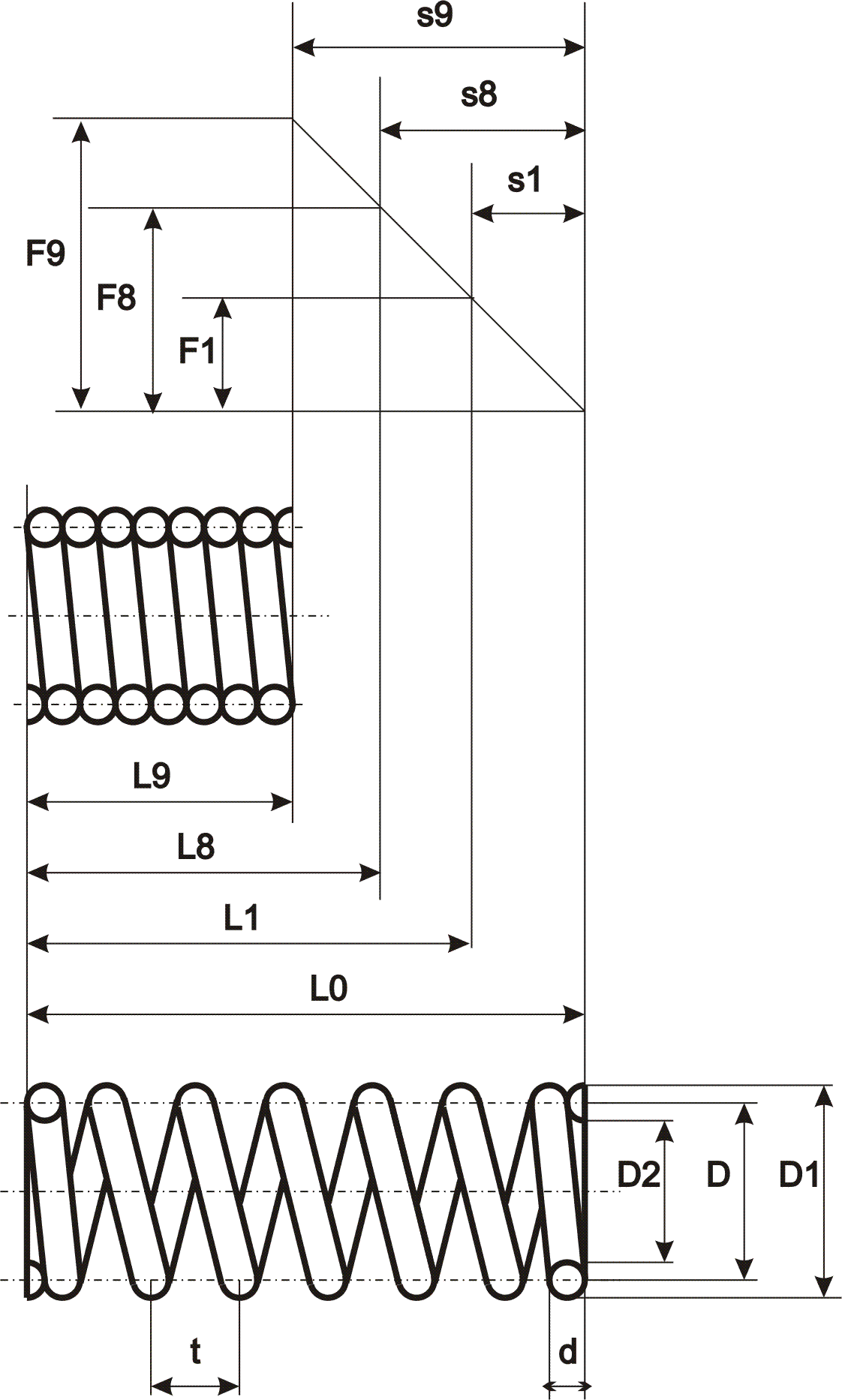

Volná délka L0= 19.00+-0.50 mm

Drát pružiny d=1,60 mm patentovaný EN 10207-1

Poměr vinutí i= 7.750 Má platit! 4 <= i <= 16

>>Venkovní průměr<< >>Střední průměr<< >>Vnitřní průměr<<

D1= 14.00+-0.30 mm D= 12.40 mm D2= 10.80+-0.30 mm

. >>Činné závity<< >>Závěrné závity<< >>Celkové závity<<

. n=3,50 závitů nz=2,00 závitů z=5,50 závitů

. >>Délka<< >>Síla<< >>Napětí<<

. L1= 15.93 mm F1= 30.33+-4.08 N Tau1= 275.4 Mpa

. L8= 11.84 mm F8= 70.77+-6.11 N Tau8= 642.6 Mpa

. L9= 8.80 mm F9= 100.80 N Tau9= 915.2 MPa

. TauD= 918.0 MPa

Tuhost pružiny c= 9.882 N/mm

Stoupání pružiny t= 4.51 mm Má platit! 3.92 <= t <= 7.44

Rozvinutá délka l= 214.3 mm

Čistá hmotnost mc= 0.00307 kg Hmotnost 1000ks= 3.074 kg
